ในยุคของกริดอัจฉริยะที่แพร่หลายในปัจจุบัน มิเตอร์ไฟฟ้าไม่ได้เป็นเพียง "กล่องโลหะสำหรับติดตามพลังงาน" อีกต่อไป- แต่ยังเป็นโหนดหลักในการรวบรวมข้อมูลไฟฟ้า และอินเทอร์เฟซของมิเตอร์อัจฉริยะพร้อมโปรโตคอลการสื่อสารของมิเตอร์เป็นกุญแจสำคัญในการรับประกันว่ามิเตอร์ "พูดภาษาของกริดและส่งข้อมูลได้อย่างถูกต้อง" บทความนี้จะแจกแจงรายละเอียดอินเทอร์เฟซมิเตอร์กระแสหลักทั่วโลก การใช้งานโปรโตคอล Modbus- RTU และเหตุใด RS485 จึงเป็นตัวเลือกอันดับต้นๆ สำหรับการสื่อสารมิเตอร์
"ความจำเป็นในการส่งข้อมูล" สำหรับมิเตอร์
ในฐานะแกนหลักของอุปกรณ์มิเตอร์ไฟฟ้า มิเตอร์ไม่เพียงแต่ต้องบันทึกการใช้พลังงานอย่างแม่นยำ แต่ยังส่งข้อมูลที่เชื่อถือได้ไปยังระบบอ่านมิเตอร์ระยะไกลและแพลตฟอร์มการตรวจสอบพลังงาน-เหมือนกับที่แพ็คเกจต้องการทั้ง "เส้นทางการจัดส่ง" และ "กฎที่อยู่" อินเทอร์เฟซ RS485 ของมิเตอร์คือ "เส้นทางทางกายภาพ" สำหรับข้อมูล ในขณะที่โปรโตคอล Modbus คือ "กฎดิจิทัล" สำหรับการโต้ตอบ
หากอินเทอร์เฟซเป็นเหมือน "เมือง" โปรโตคอลจะเป็น "ภาษาที่พูดที่นั่น" เฉพาะเมื่อทั้งสองฝ่ายใช้อินเทอร์เฟซมิเตอร์และโปรโตคอลเดียวกันเท่านั้นจึงจะสามารถระบุและแยกวิเคราะห์ข้อมูลได้อย่างถูกต้อง อินเทอร์เฟซและโปรโตคอลของมิเตอร์ทั่วโลกได้หลอมรวมกันเป็นมาตรฐานกระแสหลัก โดยมี RS485 สำหรับมิเตอร์อัจฉริยะที่เป็นผู้นำในการนำไปใช้ และโปรโตคอลที่แยกระหว่างหมวดหมู่ "สากลทางอุตสาหกรรม" และ "พลังงาน-เฉพาะ"
อินเทอร์เฟซมิเตอร์กระแสหลักทั่วโลก: เพราะเหตุใด RS485 จึงเป็น "ตัวเลือก-"
การออกแบบอินเทอร์เฟซของมิเตอร์ต้องสร้างสมดุลระหว่างความเสถียร การป้องกัน-การรบกวน ต้นทุน และความเข้ากันได้ อินเทอร์เฟซมิเตอร์อัจฉริยะทั่วโลกในปัจจุบันแบ่งออกเป็นหลายประเภท และอินเทอร์เฟซ RS485 มีส่วนมากกว่า 70% ของการนำไปใช้งาน- ทำให้กลายเป็น "ตัวเลือกที่โดดเด่น" อย่างไม่มีปัญหา
อินเทอร์เฟซ RS485: "ช่องสากล" สำหรับมิเตอร์
RS485 เป็นอินเทอร์เฟซมิเตอร์ที่ใช้กันอย่างแพร่หลายทั่วโลก-โดยเฉพาะในประเทศจีน ซึ่งเป็นอินเทอร์เฟซแบบมีสายที่ได้รับความนิยมมากที่สุดสำหรับมิเตอร์อัจฉริยะ ซึ่งครอบคลุมมากกว่า 90% ของมิเตอร์ที่อยู่อาศัยและอุตสาหกรรม
ข้อได้เปรียบหลักของมันเข้ากันได้อย่างสมบูรณ์แบบกับสถานการณ์ระบบการอ่านมิเตอร์แบบรวมศูนย์:
- ระยะการส่งข้อมูลที่ยาวนาน: ใช้การส่งสัญญาณดิฟเฟอเรนเชียลเพื่อเข้าถึงได้ไกลถึง 1200 เมตร ครอบคลุมกลุ่มมิเตอร์ในอาคารที่พักอาศัยทั้งหมดหรือโรงงานขนาดใหญ่ได้อย่างง่ายดาย
- ป้องกันการรบกวน-อย่างรุนแรง: ต้านทานการรบกวนทางแม่เหล็กไฟฟ้าและโหมดทั่วไป-ในระบบไฟฟ้า ทำให้มั่นใจได้ว่าการส่งข้อมูลมิเตอร์มีความเสถียรแม้ในสภาพแวดล้อมทางไฟฟ้าที่ซับซ้อน
- ความเข้ากันได้หลาย-อุปกรณ์: บัสตัวเดียวเชื่อมต่อได้ไกลถึง 128 เมตร (ความสามารถในการวางหลาย-) ลดค่าใช้จ่ายในการเดินสายสำหรับระบบอ่านมิเตอร์กริดอัจฉริยะได้อย่างมาก
- ต้นทุน-มีประสิทธิภาพ: เทคโนโลยีที่สมบูรณ์และต้นทุนฮาร์ดแวร์ที่ต่ำทำให้เหมาะอย่างยิ่งหรือการติดตั้งมิเตอร์ขนาดใหญ่-
ลักษณะเหล่านี้ทำให้ RS485 เป็น "โซลูชั่นที่เหมาะสมที่สุดสำหรับมาตรวัดชุมชนที่อยู่อาศัยและการรวบรวมข้อมูลมาตรวัดอุตสาหกรรม"-สำหรับ eตัวอย่างเช่น บัส RS485 เพียงตัวเดียวสามารถรวบรวมข้อมูลจากความสูงหลายสิบเมตรในอาคารที่พักอาศัยได้
ประเภทอินเทอร์เฟซมิเตอร์อื่นๆ
นอกเหนือจาก RS485 แล้ว มิเตอร์ยังใช้อินเทอร์เฟซอื่นๆ สำหรับความต้องการเฉพาะ:
- อินฟราเรด (IrDA): A "ทางเลือกที่ยืดหยุ่นสำหรับการอ่านค่ามิเตอร์ระยะสั้น-," โดยทั่วไปแล้วจะเป็นอินเทอร์เฟซอินฟราเรดแบบมอดูเลตที่ใช้สำหรับ-อุปกรณ์มือถือในไซต์งานอ่านข้อมูลเมตรเดียว-หรือกำหนดการตั้งค่า (เช่น พนักงานของที่พักใช้เทอร์มินัลเพื่อรวบรวมข้อมูลภายในเครื่อง)
- อีเธอร์เน็ต (RJ45): "ช่องทางความเร็วสูง-" สำหรับกริดอัจฉริยะ รวมอยู่ในเท่านั้นมิเตอร์วัดกำลังแบบเครือข่ายระดับไฮเอนด์-. รองรับ TCP/IP เชื่อมต่อโดยตรงกับเครือข่ายท้องถิ่น และเปิดใช้งาน-การส่งข้อมูลความเร็วสูง-ในระดับมิลลิวินาที- ซึ่งเหมาะอย่างยิ่งสำหรับระบบตรวจสอบพลังงานอุตสาหกรรมด้วยข้อกำหนดแบบเรียลไทม์-ที่เข้มงวด

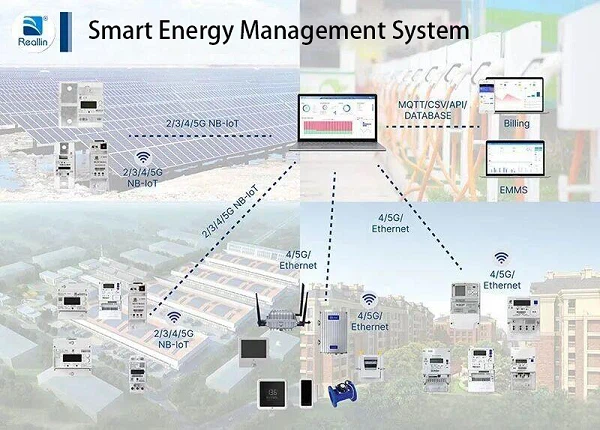

- อินเทอร์เฟซไร้สาย:โซลูชั่นสำหรับการใช้งานมิเตอร์ระยะไกล (สถานที่ห่างไกล/กระจัดกระจาย):
หมายเหตุ-IoT/LoRa:พลังงานต่ำ- ครอบคลุม- กว้าง และเครือข่าย-เป็นอิสระ หน่วยที่ใช้พลังงานจากแบตเตอรี่-ใช้งานได้นานหลายปี เหมาะสำหรับมิเตอร์อัจฉริยะในชนบทหรือมิเตอร์ไฟถนน (บริเวณที่กระจัดกระจาย แข็ง- ถึง-สายไฟ)
Wi-Wi-Fi:การส่งสัญญาณที่รวดเร็วแต่สิ้นเปลืองพลังงานสูง เหมาะสำหรับมิเตอร์ในอาคารเชิงพาณิชย์ (กำลังไฟคงที่ ระยะใกล้-)
4G:ใช้ประโยชน์จากเครือข่ายผู้ให้บริการมือถือเพื่อความครอบคลุมในวงกว้างและการอ่านมิเตอร์ระยะไกลแบบเรียลไทม์- เหมาะสำหรับมิเตอร์ที่กระจัดกระจายในเขตชานเมือง
- อินเทอร์เฟซเฉพาะ:
RS232: จำกัดการส่งข้อมูลแบบจุด-ถึงจุด 15- เมตร ส่วนใหญ่ถูกแทนที่ด้วย RS485 ใช้สำหรับเท่านั้นการดีบักมิเตอร์แบบเดิม.
ยูเอสบี: สำหรับการส่งออกข้อมูลท้องถิ่นหรือการกำหนดค่า-ไม่สำหรับการอ่านระยะไกล
โปรโตคอลมิเตอร์กระแสหลักทั่วโลก: "ภาษาทั่วไป" ของการส่งข้อมูล
อินเทอร์เฟซถือเป็น "ช่องทาง" แต่โปรโตคอลเป็น "ภาษา"-แม้จะมีอินเทอร์เฟซที่ตรงกัน แต่ก็ไม่ตรงกันโปรโตคอลการสื่อสารแบบมิเตอร์เปลี่ยนข้อมูลให้เป็น "คำพูดพล่อยๆ" วันนี้โปรโตคอลมิเตอร์อัจฉริยะระดับโลกแบ่งออกเป็นประเภท "สากลทางอุตสาหกรรม" และ "พลังงาน-เฉพาะ"
Industrial Universal Protocols: "ภาษาพื้นฐาน" สำหรับข้าม-ความเข้ากันได้ของอุปกรณ์
โปรโตคอลเหล่านี้ช่วยให้มิเตอร์สื่อสารกับอุปกรณ์อุตสาหกรรม (PLC, ระบบตรวจสอบ) ได้ด้วยตระกูลโปรโตคอล Modbusในฐานะผู้นำระดับโลก
Modbus-RTU: "พันธมิตรระดับทอง" ของ RS485
Modbus-RTU เป็นโปรโตคอลมิเตอร์ที่ใช้กันอย่างแพร่หลายทั่วโลก-ซึ่งเกือบจะเป็น "มาตรฐานที่ตรงกัน" สำหรับ RS485 การจับคู่นี้ครองตลาดการสื่อสารมิเตอร์ทั่วโลกมากกว่า 70%
ประโยชน์หลัก:
- โครงสร้างที่เรียบง่าย:กรอบข้อมูลที่ชัดเจนทำให้การแยกวิเคราะห์ข้อมูลมิเตอร์เป็นเรื่องง่าย
- โอเพ่น-ซอร์สและฟรี:ไม่มีค่าธรรมเนียมใบอนุญาต รองรับโดยอุปกรณ์อ่านมิเตอร์, PLC และระบบตรวจสอบทั้งหมด
- ความเข้ากันได้สูง:ใช้งานได้กับมิเตอร์อัจฉริยะในประเทศหรือนำเข้าที่ติดตั้ง RS485 เกือบทั้งหมด
- ปรับให้เหมาะสมสำหรับความเร็วกลาง-ต่ำ:เหมาะสำหรับการรวบรวมข้อมูลการใช้พลังงานหรือการอ่านพารามิเตอร์ (ไม่เปลืองแบนด์วิธ)
ตัวอย่างเช่น ระบบอ่านมิเตอร์แบบรวมศูนย์สำหรับที่พักอาศัยใช้ "บัส RS485 + Modbus-RTU" เพื่อรวบรวมข้อมูลจากหลายสิบเมตรผ่านบรรทัดเดียว
Modbus-TCP: "ภาษาความเร็วสูง-" สำหรับมิเตอร์อีเธอร์เน็ต
Modbus ที่เข้ากันได้ของอีเทอร์เน็ต-นี้ทำงานร่วมกับอินเทอร์เฟซ RJ45 และ TCP/IP ซึ่งช่วยให้-การส่งข้อมูลความเร็วสูง-สำคัญสำหรับระบบตรวจสอบเวลาจริงของกริดอัจฉริยะ-ที่ต้องการข้อมูลมิเตอร์ระดับมิลลิวินาที-
พลังงาน-โปรโตคอลเฉพาะ: "ภาษาเฉพาะทาง" สำหรับมิเตอร์
โปรโตคอลทางอุตสาหกรรมมีความเป็นเลิศในด้านความเป็นสากล แต่สถานการณ์พลังงานมีความต้องการเฉพาะ (การเรียกเก็บเงิน การบันทึกเหตุการณ์) ดังนั้นภูมิภาคต่างๆ จึงได้พัฒนา-โปรโตคอลมิเตอร์เฉพาะสำหรับพลังงาน:
-
DL/T 645 และ DL/T 698: มาตรฐานบังคับของจีน
มาตรฐานระดับชาติเหล่านี้จำเป็นสำหรับมิเตอร์อัจฉริยะในประเทศ ซึ่งออกแบบมาสำหรับ "การวัดค่าไฟฟ้า" "การควบคุมต้นทุน" และ "การบันทึกเหตุการณ์"
ได้รับการปรับให้เหมาะกับการดำเนินงานด้านพลังงานของจีน (เช่น การกำหนดราคาตามลำดับขั้น การตัดยอดการชำระล่วงหน้า การแจ้งเตือนข้อผิดพลาด) และมักจับคู่กับ RS485 + Modbus-RTU: มิเตอร์ใช้ DL/T 645 ภายในสำหรับงานด้านพลังงาน จากนั้นสื่อสารกับระบบอ่านมิเตอร์ผ่าน Modbus-RTU
-
IEC 62056: "Open Protocol" ของยุโรป
มีชื่อเรียกอีกอย่างว่า "DLMS/COSEM" มาตรฐานยุโรปนี้จัดลำดับความสำคัญของการเปิดกว้าง- โดยสนับสนุนหลายอินเทอร์เฟซ (RS485, อินฟราเรด, อีเทอร์เน็ต) และทำงานร่วมกับแบรนด์/ประเภทมิเตอร์ที่หลากหลาย ทำให้เหมาะสำหรับการสื่อสาร-มิเตอร์โครงการไฟฟ้าข้ามพรมแดน (เช่น การแบ่งปันข้อมูลกริดข้าม-ของยุโรป)
-
M-BUS: "Network Protocol" สำหรับหลาย-ระบบมิเตอร์
M-เครือข่าย BUS มิเตอร์น้ำ ไฟฟ้า และความร้อน รองรับการส่งสัญญาณ 1,000- เมตร เมื่อจับคู่กับ RS485 จะขับเคลื่อน "ระบบการอ่านแบบบูรณาการหลายเมตรของชุมชน" (เช่น เจ้าหน้าที่ของที่พักรวบรวมข้อมูลไฟฟ้า/น้ำผ่านระบบเดียว)
-
IEC 61850: "โปรโตคอลระดับสูง-" สำหรับกริดอัจฉริยะ
โปรโตคอลสมาร์ทกริดหลักสำหรับสถานีย่อยและมิเตอร์ไฟฟ้าแรงสูง- ช่วยให้สามารถ "ส่งข้อมูลปริมาณ-ตามเวลาจริงสูง-ได้" และ "อุปกรณ์-ไปยัง-อุปกรณ์อัตโนมัติ"- เช่น มิเตอร์สถานีย่อยที่ผิดพลาดสามารถ-แจ้งเตือนศูนย์ควบคุมโดยอัตโนมัติผ่าน IEC 61850 ทำให้กลายเป็น "ทิศทางโปรโตคอลระดับสูง-ในอนาคตสำหรับมิเตอร์อัจฉริยะระดับพรีเมียม
โปรโตคอลไร้สาย-เฉพาะ: "ภาษาพิเศษ" สำหรับมาตรวัดระยะไกล
มิเตอร์ไร้สายใช้โปรโตคอลเฉพาะ:
- มคต: โปรโตคอล IoT น้ำหนักเบาสำหรับ NB-IoT/LoRa; พลังงานต่ำ-และกะทัดรัด เหมาะสำหรับการอ่านมิเตอร์ระยะไกล(หน่วยที่ใช้แบตเตอรี่-)
- โปรโตคอล 4G: ใช้ประโยชน์จาก TCP/UDP บนมือถือเพื่อ-ปริมาณงานสูง -การส่งข้อมูลแบบเรียลไทม์- เหมาะสำหรับมิเตอร์อัจฉริยะในพื้นที่ห่างไกลเพื่ออัพโหลดข้อมูลสด
อินเทอร์เฟซและโปรโตคอล UTP Meter: โซลูชันหลักในทางปฏิบัติ
ในฐานะผู้ผลิตมิเตอร์ในประเทศ ตัวเลือกอินเทอร์เฟซ/โปรโตคอลของ UTP สอดคล้องกับมาตรฐานมิเตอร์อัจฉริยะระดับโลก:
RS485 เป็นอินเทอร์เฟซหลัก: ความสมบูรณ์ ความน่าเชื่อถือ และต้นทุนต่ำ ทำให้เป็นค่าเริ่มต้นสำหรับมิเตอร์อัจฉริยะแบบมีสายของ UTP
สถานการณ์-โปรโตคอลที่ปรับแต่ง:
- มิเตอร์ไฟฟ้ากระแสสลับในประเทศ: DL/T 645/698 (บวก Modbus-RTU) สำหรับการดำเนินงานด้านพลังงานในประเทศ.
- มิเตอร์ไฟฟ้ากระแสตรงในประเทศ (วงจรแยกรวม): DL/T 645/698 (เกือบทั้งหมดรองรับ Modbus-RTU)
- มิเตอร์ DC ต่างประเทศ (รวมสับเปลี่ยน): โปรโตคอล SLIP (ปรับให้เข้ากับต่างประเทศสภาพแวดล้อมเครือข่าย).
- มิเตอร์ไฟฟ้ากระแสสลับในต่างประเทศ: Modbus-RTU (สอดคล้องกับมาตรฐานการสื่อสารมิเตอร์สากลสากล).
ความโดดเด่นของ RS485 + Modbus-RTU
การกำหนดค่ามิเตอร์อัจฉริยะทั่วโลกในปัจจุบันคือ RS485 + Modbus-RTU- "ความเสถียร ต้นทุนต่ำ และความเข้ากันได้สูง" ของการจับคู่นี้ ทำให้มีตลาดมากกว่า 70% ทั่วโลก โดยไม่มีการทดแทน-ในระยะสั้นในภาคส่วนมิเตอร์แรงดันไฟฟ้าต่ำสำหรับที่พักอาศัยหรืออุตสาหกรรม-
แนวโน้มในอนาคตจะ "สอง-ติดตาม":
- ทิศทางแบบมีสาย: RS485 + Modbus-RTU/IEC 62056 ยังคงโดดเด่นสำหรับการอ่านแบบรวมศูนย์แบบดั้งเดิมและการตรวจสอบทางอุตสาหกรรม
- ทิศทางไร้สาย:NB-IoT/LoRa + MQTT หรือ 4G กำลังเพิ่มขึ้นในฐานะตัวเลือกอันดับต้นๆ สำหรับมาตรวัดพื้นที่ห่างไกลและมาตรวัดชุมชนใหม่ ซึ่งขับเคลื่อนการอัพเกรดมาตรวัดแบบ "ไร้สายและชาญฉลาด"
จากอินเทอร์เฟซไปจนถึงโปรโตคอล การสื่อสารของมิเตอร์มีวิวัฒนาการไปตาม "ความน่าเชื่อถือ ประสิทธิภาพ และต้นทุนต่ำ"-รายละเอียดทางเทคนิคเล็กๆ น้อยๆ เหล่านี้เป็นหัวใจสำคัญของการทำงานของระบบไฟฟ้าที่มีเสถียรภาพและการส่งข้อมูลที่แม่นยำ
