บทความนี้นำเสนอองค์ประกอบและหลักการของเครื่องวัดอัจฉริยะสามเฟสเดียวในปัจจุบันวิเคราะห์ลักษณะของชิปควบคุมและอธิบายรูปแบบการใช้งานของเครื่องวัดอัจฉริยะสามเฟสเดียว
คำสำคัญ: กระแสสูง; สามเฟสสามสาย; เครื่องวัดอัจฉริยะ
เนื้อหา:
1. ภาพรวมของโซลูชันเครื่องวัดไฟฟ้า
2. โมดูลเครื่องวัดไฟฟ้า
2.1 ตัวแบ่งแรงดันไฟฟ้าและโมดูลวงจรการสุ่มตัวอย่างสัญญาณแรงดันไฟฟ้า
2.2 Current Transformer Current Sampling Circuit 1 โมดูลโมดูล
2.3 Current Transformer Current Sampling Circuit 2 โมดูลโมดูล
3. การรับรู้ฟังก์ชั่นเมตร
3.1 ฟังก์ชั่นการสะสมไฟฟ้า
3.2 ฟังก์ชั่นการวัดกระแสไฟฟ้าสูง
3.3 วิธีการเดินสาย
4. บทสรุป
1. ภาพรวมของโซลูชันเครื่องวัดไฟฟ้า
โซลูชันนี้ใช้การออกแบบแบบแยกส่วนและบนแพลตฟอร์มและเฟสเดียวและสามเฟสแบ่งปันแพลตฟอร์มการพัฒนา มันเอาชนะข้อบกพร่องของชิปแบบบูรณาการเพียงหนึ่งตัวเท่านั้นความจำเป็นในการออกแบบและพัฒนาซอฟต์แวร์และฮาร์ดแวร์วงจรยาวและความจำเป็นในการใช้เวลานานในการตรวจสอบความน่าเชื่อถือและความเสถียร โซลูชันนี้มีความแม่นยำสูงกว่าระดับ 0.5S; ข้อผิดพลาดคือ 50% ของระดับ 1 เมตร มันมีความเป็นธรรมและเอาท์พุทอินพุตที่ดีขึ้นสำหรับ บริษัท ขายพลังงาน ความสอดคล้องของข้อผิดพลาดดีกว่าและความสามารถในการต่อต้านการแทรกแซงนั้นแข็งแกร่ง ภายใต้ปริมาณที่มีอิทธิพลต่าง ๆ : รวมถึงอุณหภูมิโดยรอบแรงดันไฟฟ้าความถี่และสนามแม่เหล็กข้อผิดพลาดมีขนาดเล็ก ข้อกำหนดปัจจุบันสูงสุดสามารถถึง 200A
2. โมดูลเครื่องวัดไฟฟ้า
2.1 ตัวแบ่งแรงดันไฟฟ้าและโมดูลวงจรการสุ่มตัวอย่างสัญญาณแรงดันไฟฟ้า
วงจร Divider Divider จะแปลงสัญญาณไฟหน้า 220V ภายนอกเป็นสัญญาณอินพุตแรงดันไฟฟ้าที่แตกต่างผ่านเครือข่ายตัวต้านทานด้านหน้า R27, R28, R1, R2, R3, R9, R5, R6, R7 และป้อนเข้ากับพอร์ตโฆษณาของ SOC ผ่าน V3P และ V3N
2.2 Current Transformer Current Sampling Circuit 1 โมดูลโมดูล
หลักการการใช้งานเฉพาะ: สัญญาณปัจจุบันภายนอกผ่านหม้อแปลงกระแส CT1 ในปัจจุบันเพื่อสร้างสัญญาณมิลลิโวลต์ซึ่งผ่านเครือข่ายตัวต้านทานแรงดันไฟฟ้าและเข้าสู่พอร์ตการสุ่มตัวอย่างโฆษณา 1 ของชิปการวัดเป็นสัญญาณที่แตกต่างกัน
2.3 Current Transformer Current Sampling Circuit 2 โมดูลโมดูล
หลักการการใช้งานเฉพาะ: สัญญาณปัจจุบันภายนอกผ่านหม้อแปลงกระแส CT2 ปัจจุบันเพื่อสร้างสัญญาณมิลลิโวลต์ซึ่งเข้าสู่พอร์ตการสุ่มตัวอย่างโฆษณา 2 ของชิปการวัดเป็นสัญญาณความแตกต่างของแรงดันไฟฟ้าผ่านเครือข่ายตัวแบ่งแรงดัน ในหมู่พวกเขา R43 และ R45 เป็นตัวแบ่งแรงดันไฟฟ้า R46 และ R48 เป็นตัวแบ่งแรงดันไฟฟ้าและ C47 และ C49 มีบทบาทในการกรอง
2.4 โมดูลพลังงาน

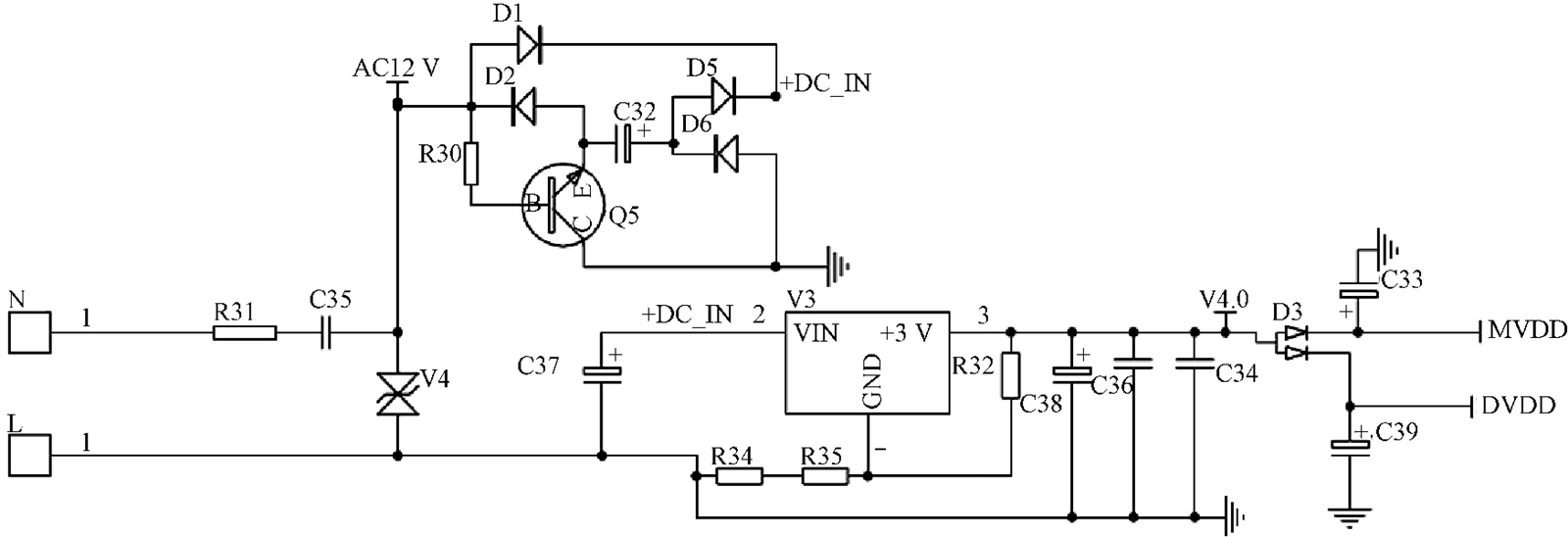

โมดูลพลังงานให้แรงดันไฟฟ้าที่หลากหลายสำหรับแต่ละโมดูลการทำงาน วงจรของมันแสดงในรูปที่ 5 พลังงานไฟถูกนำมาใช้จาก N และ L และแปลงเป็นแรงดันไฟฟ้าประมาณ 15V +DC_IN ผ่านวงจร จากนั้นหลังจากได้รับความเสถียรโดย V3 MVDD จะถูกจัดเตรียมไว้สำหรับพลังงานแบบอะนาล็อกและ DVDD มีให้สำหรับพลังงานดิจิตอล
2.5 โมดูลเอาต์พุตพัลส์
หลักการทำงานที่เฉพาะเจาะจง: พินสัญญาณเอาต์พุตของชิปควบคุมหลักคือวินาที/พัลส์และสัญญาณถูกแยกโดยตัวต่อออปติคัลและเอาต์พุตไปยัง AP1 และ AP2 E1 เป็นบทบาทของ coupler ออปติคัลเพื่อให้เกิดการแยกและ C24 เป็นบทบาทของการกำจัดและการกรองสัญญาณรบกวน AP1 และ AP2 สามารถเชื่อมต่อกับตารางการสอบเทียบภายนอกเพื่อให้ได้การสอบเทียบและการตรวจจับข้อผิดพลาด
หลักการทำงานที่เฉพาะเจาะจง: ชิปไดรเวอร์ LCD Y1 เชื่อมต่อกับพินที่สอดคล้องกันของชิปควบคุมหลักผ่านพอร์ต 4 com และพอร์ตควบคุมเซ็กเมนต์ SEG อื่น ๆ ข้อมูลรหัสส่วนควบคุมเอาต์พุตเพื่อควบคุมเนื้อหาการแสดงผลบนหน้าจอ LCD
2.7 โมดูลที่เก็บข้อมูล
โมดูลการจัดเก็บข้อมูลมีชิปจัดเก็บข้อมูล U2 และ U3 ซึ่งจัดเก็บและจัดการข้อมูลเช่นพลังงาน ข้อมูลการสอบเทียบจะถูกเก็บไว้ใน U2 และข้อมูลพลังงานจะถูกเก็บไว้ใน U3
3. การรับรู้ฟังก์ชั่นเมตร
ผ่านการออกแบบแบบแยกส่วนชิปชิปหลักและการวัดแสงเป็นแพลตฟอร์มการออกแบบฮาร์ดแวร์แบบครบวงจรและสามเฟส ฟังก์ชั่นมิเตอร์ที่ต้องรับรู้พร้อมแล้วสำหรับการผลิตจำนวนมาก แน่นอน
จำเป็นต้องมีการตัดเพื่อให้บรรลุข้อกำหนดผลลัพธ์ของมิเตอร์ตัวอย่างและมิเตอร์ตรวจสอบชุดขนาดเล็ก กระบวนการสอบเทียบเป็นโซลูชันการออกแบบที่เป็นผู้ใหญ่
3.1 ฟังก์ชั่นการสะสมไฟฟ้า
การออกแบบฮาร์ดแวร์: การออกแบบฮาร์ดแวร์เป็นชิปการวัดแสงและชิปควบคุมหลักเพื่อให้เกิดการสะสมการวัดแสงและฟังก์ชั่นอื่น ๆ เชื่อมต่อสัญญาณอะนาล็อกโดยตรงกับขั้วอินพุตอินพุตแบบอะนาล็อกทั้งสามของชิปการวัด
การออกแบบซอฟต์แวร์: การออกแบบซอฟต์แวร์คือการตระหนักถึงการสะสมซอฟต์แวร์ของกระแสไฟฟ้าและฟังก์ชั่นการจัดการของเอาต์พุตพัลส์โดยการอ่านข้อมูลการวัดที่สอดคล้องกันในโมดูลการวัด
3.2 ฟังก์ชั่นการวัดกระแสไฟฟ้าสูง
ฟังก์ชั่นการวัดกระแสไฟฟ้าสูงหมายความว่าการวัดแสงสามารถรับรู้ได้เมื่อกระแสคือ 200a เนื่องจากหม้อแปลงกระแสไฟฟ้ากระแสสลับกระแสไฟฟ้าสูงในปัจจุบันถูกใช้เพื่อแปลงสัญญาณกระแสสูงเป็นสัญญาณอนุพันธ์แรงดันไฟฟ้าอะนาล็อกที่อนุญาตให้ป้อนโดยชิปการวัด
3.3 วิธีการเดินสาย
ผ่านการประสานงานของวิธีการเดินสายเฉพาะชิ้นส่วนโครงสร้างและฮาร์ดแวร์
ฟังก์ชั่นการเดินสายของสามเฟสสามเฟส
4. บทสรุป
บนพื้นฐานของแพลตฟอร์มซอฟต์แวร์และฮาร์ดแวร์แบบครบวงจรผ่านการออกแบบแบบแยกส่วนของเฟสเดี่ยวและสามเฟสการรวมกันของวงจรการสุ่มตัวอย่างแบบสองทางและโมดูลวงจรอื่น ๆ หลังจากการตัดบางอย่างความต้องการเอาต์พุตของมิเตอร์ตัวอย่างและเครื่องวัดแบทช์ขนาดเล็กสามารถทำได้ ในการออกแบบมิเตอร์อัจฉริยะเฟสเดี่ยวและสามเฟสมันมีค่าโปรโมชั่นที่ยอดเยี่ยม แนวคิดการออกแบบบนแพลตฟอร์มและแบบแยกส่วนสามารถนำไปใช้ในกระบวนการพัฒนาของผลิตภัณฑ์มิเตอร์อื่น ๆ
